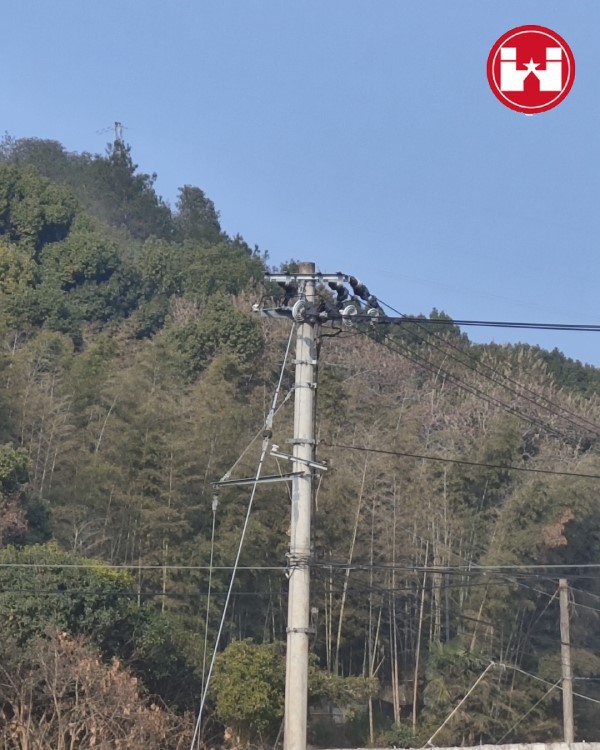

Laituma garuma noteikšana starp elektrolīnijas stabiem ir sarežģīts inženiertehnisks uzdevums, ko regulē starptautiskie drošības kodeksi, piemēram,IEC 60826unNESC. Attālums nav patvaļīgs; tas ir aprēķināts elektriskās klīrensa, mehāniskās slodzes un vides pretestības līdzsvars.
1. Tipiski laiduma garumi pēc sprieguma līmeņa
Pamatojoties uz globālo inženiertehnisko praksi un Ķīnas nacionālajiem standartiem (GB 50061/50545), tipiskie laidumi tiek klasificēti šādi:
| Līnijas veids | Sprieguma līmenis | Tipisks diapazons (metros) | Vide |
| Zemspriegums (LV) | 220V / 380V | 30–70m | Pilsētas/dzīvojamais (30–40 m) |
| Vidējais spriegums (MV) | 10kV | 50–100m | Lauku sadale |
| Augstspriegums (HV) | 110kV - 220kV | 200–300m | Starppilsētu{0}}pārvade |
| Īpaši augsts spriegums | 500kV+ | 300–600m | Lielapjoma{0}}jauda liela attāluma |
2. Galvenie inženiertehniskie aprēķina faktori
Saskaņā ar GB 50545-2010 konstrukcijai jānodrošina atbilstošs horizontālais attālums (D) un klīrenss (S):
- Horizontālās atstarpes formula: D=ki × (Lk + U/110 + 0.65√fc).
(Kur Lkir laidums un fcir sagums).
- Klīrenss: S lielāks vai vienāds ar 0,012 L + 1 (kur L ir attālums metros).
3. Dizaina kritiskie mainīgie
Topogrāfija:Kalnainā vai paugurainā reljefā laidumi parasti tiek samazināti par20-30%lai pārvaldītu augstuma izmaiņas un spriedzi.
Klimatiskā slodze:Noteicošais ir vēja ātrums un ledus biezums. Piemēram, HV līnijām jāiztur vismaz projektētais vēja ātrums25m/s.
Vada tips:Konkrētā vadītāja svars un stiepes izturība nosaka, cik liela noliekšanās ir pieļaujama noteiktā attālumā.
4. Kā Victory elektriskā aparatūra atbalsta optimālo atstarpi
Palielinoties laiduma garumam, mehāniskais spriegums uz stiprinājuma un savienojuma punktiem pieaug eksponenciāli. VIC aparatūra ir izstrādāta, lai atbilstu šīm stingrajām prasībām:

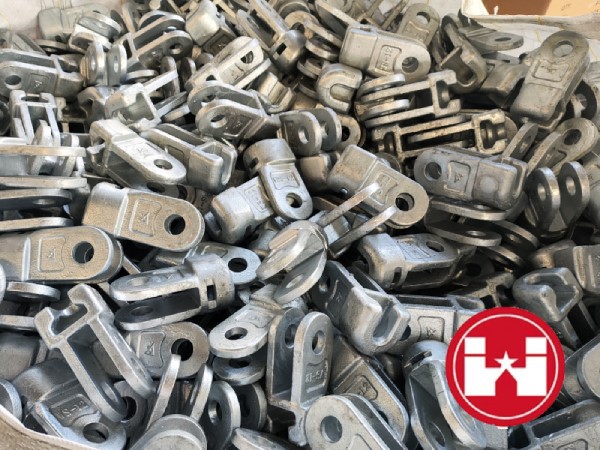

- Augstas spriedzes vadība:VIC nodrošina laidumiem, kas sasniedz 300-600 mSocket Clevismodeļi ar nominālo atteices slodzi (RFL) līdz300 KN, nodrošinot stabilitāti pie maksimālās bojājuma strāvas vai vētras slodzes.
- Vibrācijas aizsardzība:Garie laidumi ir pakļauti eoliskām vibrācijām. MūsuBruņu stieņiunPiekares skavasir paredzēti, lai aizsargātu vadītājus no noguruma bojājumiem kritiskajos savienojuma punktos.
- Izturība pret koroziju ilgmūžībai:Visa VIC tērauda aparatūra ir karsti{0}}cinkotaASTM A153vaiISO 1461, saglabājot struktūras integritāti pat korozīvā lauku vai piekrastes vidē.
Secinājums: galvenais ir profesionāla izvēle
Neatkarīgi no tā, vai sekojatIEEE 524uzstādīšanai vaiGB 50545projektēšanai jūsu stabu atstatumā prioritāte ir jābūt drošībai. Victory Electric atbalsta EPC darbuzņēmējus visā pasaulē, nodrošinot tehniskās datu lapas un augstas veiktspējas{1}}aparatūru, kas nodrošina optimizētus, izmaksu{2}}efektīvus projektus.
